Инженерия в доме из клееного бруса площадью 240 м²

29 Октября 2018
1726

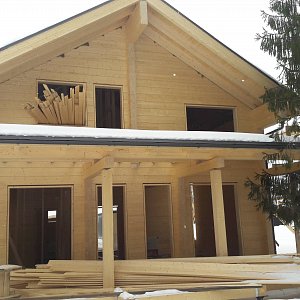

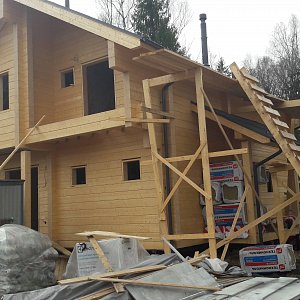

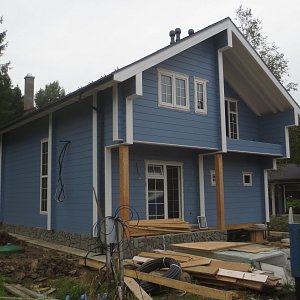

Все началось 30 января 2018 года в коттеджном посёлке Истландия, именно в этот день мы договорились с заказчиком о предоставлении ему услуг по монтажу отопления, водоснабжения, вентиляции, кондиционирования, канализации, сигнализации, электрики под ключ, работы по внутренней и внешней отделке для загородного дома из клеёного бруса и площадью 240 квадратных метров. Мы сделали это, чуть меньше чем за три месяца.

Кстати, мы продуктивно поработали в тандеме с дизайнерами, которые создавали для клиента дизайн — проект.

Комплекс инженерных работ для деревянного дома

Всё начинается с выезда менеджера компании на ваш участок вместе с инженером независимого технического надзора

Пока менеджер общается с клиентом и заполняет технические задание, которые вы увидите ниже — инженер технического надзора выполняет осмотр дома на предмет возможности оказания качественных услуг по монтажу инженерных систем в загородном доме.

Запросите у нас чек — листы, по которым производится проверка — мы с удовольствием покажем их вам.

Заполняем техническое задание на работы по ОВиВК

Монтаж котельной:

·         Выделенная электрическая мощность — 15 кВт;

·         Вид топлива — магистральный газ;

·         Тип котла — настенный одноконтурный;

·         Газовая вентиляция;

·         Дополнительные опции системы отопления — рециркуляция, тёплый пол, ГВС, комнатный регулятор;

·         Дополнительные опции котельной — прокладка 4-х трубной теплотрассы до бани под землёй.

Монтаж холодного и горячего водоснабжения (ХВС и ГВС):

·         Источник горячего водоснабжения — бойлер косвенного нагрева на 200 литров;

·         Гидроаккумулятор — в кессоне;

·         Точки водопотребления — стиральная машина и посудомоечная машина.

Радиаторное отопление:

·         Шкаф для коллекторной системы — встроенный;

·         Коллекторная система отопления и водоснабжения — да;

·         Тип нагревательных приборов — металлические панельные и внутрипольные конвекторы;

·         Установка термоголовок — нет;

·         Вид теплоносителя — вода.

Монтаж вентиляции:

·         Естественная.

Бел_ОВиВК

Заполняем техническое задание на работы по электрике

Общие сведения:

·         Напряжение на вводе — 220 В (1 фаза) и 380 В (3 фазы);

·         Тип проводки — скрытая;

·         Тип ввода — подземный.

Электрощит в доме:

·         Тип электрощита — накладной, пластиковый;

·         Устройства защиты от импульсных перенапряжений (УЗИП) — да.

Защита:

·         Инвертор (источник бесперебойного питания отопления) —нет;

·         Стабилизатор напряжения — нет;

·         Контур защитного заземления — да;

·         Резервный ввод от генератора — да;

·         Молниезащита  — нет.

Кухня и санузлы:

·         Варочная панель — электрическая;

·         Духовой шкаф — электрический;

·         Электроприборы на кухне — холодильник, посудомоечная машина, вытяжка;

·         Электроприборы в санузле — розетки рядом с раковиной, вентиляторы.

Дополнительно:

·         Внешние выводы в распаечной коробке до потребителя — баня, привод ворот, септик, видеодомофон;

·         Сразу взяли во внимание интернет, спутниковое телевидение и мастер ключ.

Бел_Электрика

Заполнение технического задания в инженерной компании помогает понять желания заказчика и правильным образом сделать проект инженерных коммуникаций.

Проектирование инженерных коммуникаций

После того как мы собрали необходимые данные с заказчика и структурировали их — передаём информацию в наш отдел проектирования. Сперва они делают эскизную отрисовку (чтобы наглядно показать заказчику расположение элементов), а после согласования, вместе с конструкторами выполняют полноценную рабочую документацию. Она послужит подробным руководством нашим монтажным бригадам, а вы наконец-то узнаете точную стоимость всех работ, ведь без проекта — сделать правильную оценку невозможно.

P.S. — все вышеперечисленные услуги в инженерной компании GWDE абсолютно бесплатны.

Договор + монтаж = счастье

Теперь начинается самый интересный этап — мы договариваемся с вами. Обсуждаем сроки, смету, гарантийные обязательства и другие условия работы.

После, мы производим качественный монтаж инженерных коммуникаций в ваш дом, а именно:

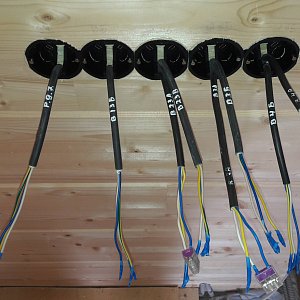

·         Делаем 69 выводов под розетки кабелем ВВГ и 20 выводов в пределах одного подключения;

·         Силовые выводы в пределах дома — сечение токопроводящих жил свыше 2,5 мм. Вывод электрокотла, электроплиты, электропечи в сауну и так далее;

·         Выводы слаботочных систем (в том числе на фасад) — TV антенна, интернет, audio, UTP;

·         Выводы силовые на улицу для бани, скважины, привода ворот и так далее;

·         Прочие выводы стандартного сечения в пределах дома и на фасад;

·         54 вывода под потолочные осветительные приборы (включая патрон с лампой), 44 вывода под приборы в одной линии включения, 25 выводов на подсветку и бра, 53 вывода под выключатели и другие (генератор, видеодомофон, тёплый пол);

·         Монтаж модульно- штыревого заземления Ezetek с углублением 10,5 метра, а также разводка КУП (коробка уравнивания разности потенциалов) внутри дома согласно проекта электрики;

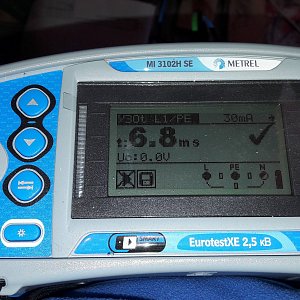

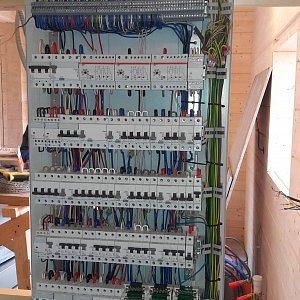

·         Устанавливаем распределительный щит класса А, соответствующий высоким требованиям по обеспечению безопасности (сверх норм ПУЭ), автоматику Legrand серии DX3 (с детекцией утечек импульсных токов);

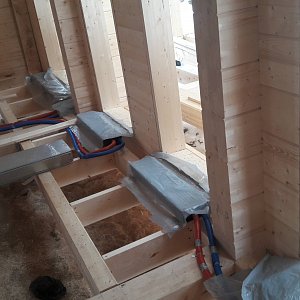

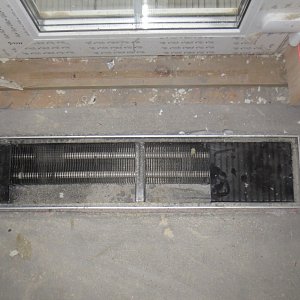

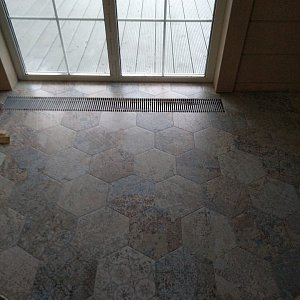

·         Ставим регуляторы для внутрипольных конвекторов и сами конвектора Varmann Qtherm;

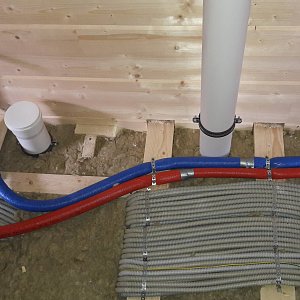

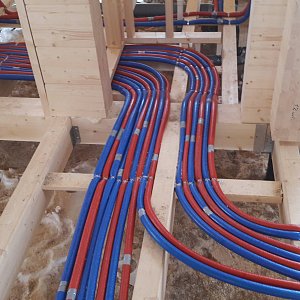

·         Скрыто проводим 145 метров под полом лучевым способом трубами из сшитого полиэтилена (Испания) в утеплителе Энергофлекс;

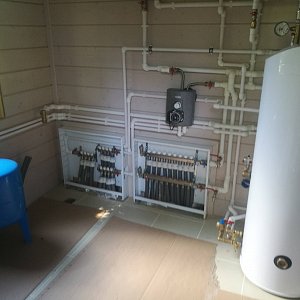

·         Монтируем коллекторный шкаф отопления;

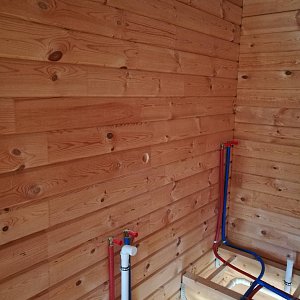

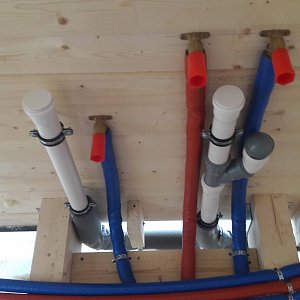

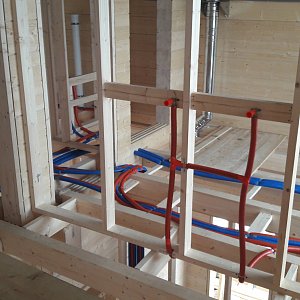

·         Разводим трубы холодного и горячего водоснабжения внутри дома, а также устанавливаем водорозетки;

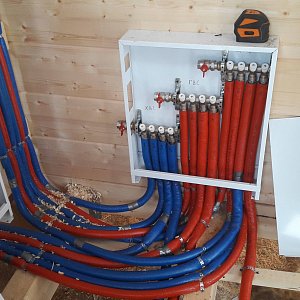

·         Ставим комплект коллектора водоснабжения с рециркуляцией и дополнительный контур на влажное помещение;

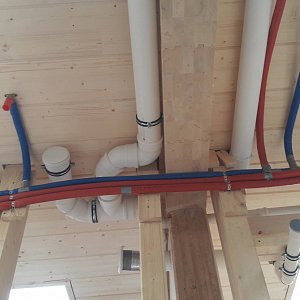

·         Монтаж системы канализации мы сделали шумопоглощающими трубами и выпустили стояк за ростверк;

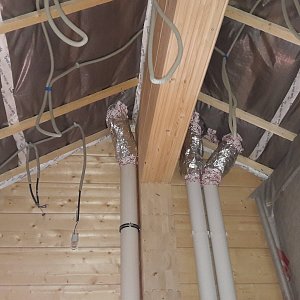

·         Поставили естественную вентиляцию;

·         Установили систему тёплого пола во все помещения, выполнили опрессовку и разумеется подключили коллектор системы тёплого пола;

·         Поставили 10 стальных панельных радиаторов (разумеется предварительно мы сделали анализ теплопотерь);

·         Смонтировали 6 аэраторов на кровле;

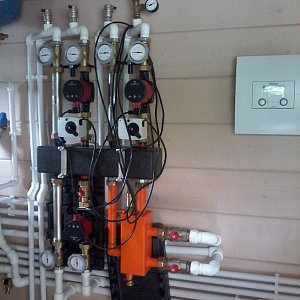

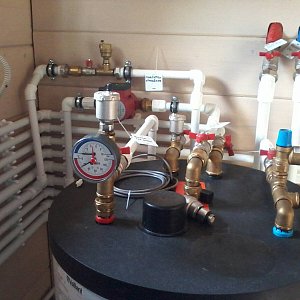

·         Установили и обвязали газовый котёл Vaillant turboTEC мощностью 36 кВт в комплексе с ёмкостным водонагревателем и поставили программируемый комнатный регулятор отопления, а также подключили рециркуляцию ГВС, чтобы мгновенно получать горячую воду в конечной точке;

·         Провели коаксиальный дымоход через стену;

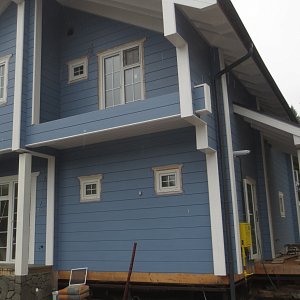

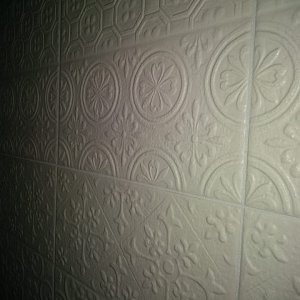

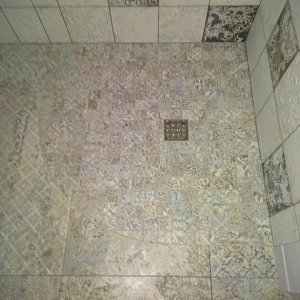

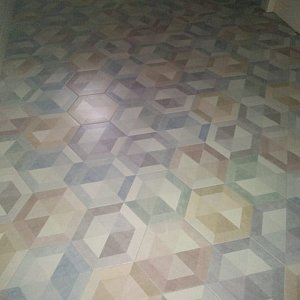

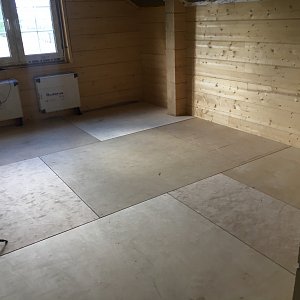

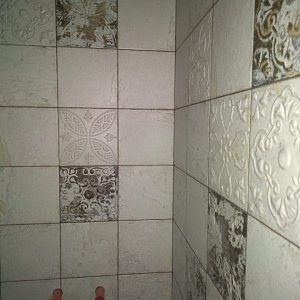

·         Утеплили и выровняли пол, шумоизолировали его, уложили фанеру и положили плитку.

Заключение

Заказчик и его семья довольны выполненной работой. Конечно не всё шло как по маслу, были ошибки монтажников, были сложности и трудности, но в итоге, благодаря четырехуровнему контролю нашей компании совместно со сторонней организацией по техническому надзору — сделали работу в лучшем виде, в срок и в рамках договоренного бюджета.

Доверяйте исключительно сильным и мудрым — инженерной компании GWDE!
